振動篩分機結構

振動篩分機是一種利用振動原理對物料進行篩分、分級或過濾的設備，廣泛應用于礦山、冶金、化工、建材、食品等行業。其結構設計直接影響篩分效率和設備壽命。以下是振動篩分機的主要結構組成及分類：

一、主要結構組成

1. 篩箱（篩框）

   • 功能：承載篩網和物料，傳遞振動能量。

   • 結構：由側板、橫梁、加強筋等焊接或螺栓連接而成，通常采用高強度鋼材。

   • 篩網：安裝在篩箱內部，材質可為金屬絲網、聚氨酯或橡膠，根據篩分需求選擇不同孔徑。

2. 振動器（激振器）

   • 功能：產生周期性激振力，驅動篩箱振動。

   • 類型：

     • 偏心塊式：通過旋轉偏心塊產生離心力（常見于圓振動篩）。

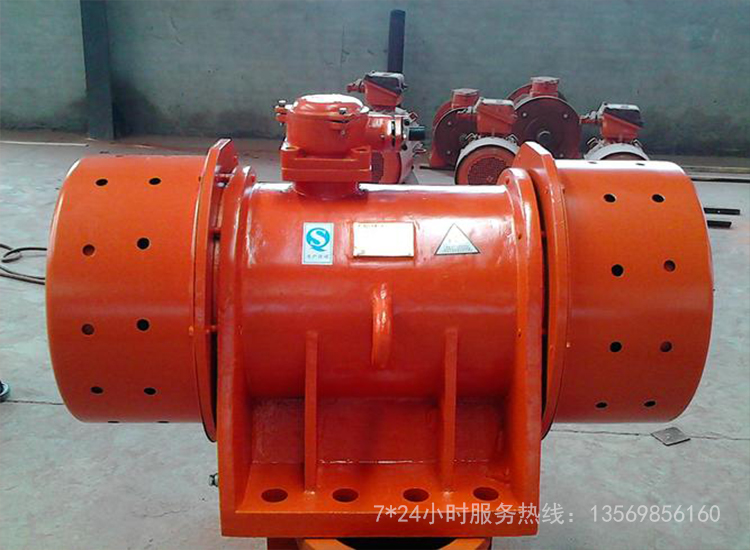

     • 振動電機式：直接由電機驅動偏心塊（直線振動篩常用）。

     • 電磁式：通過電磁鐵產生高頻振動（適用于精細篩分）。

3. 支撐裝置

   • 彈簧減振系統：包括螺旋彈簧、橡膠彈簧或空氣彈簧，用于緩沖振動對地基的沖擊。

   • 底座（支架）：固定篩體，支撐整體結構。

4. 驅動裝置

   • 電機：提供動力，通常通過V型帶、聯軸器或直接與振動器連接。

   • 傳動部件：如皮帶輪、齒輪等，調整振動頻率和振幅。

5. 進料與出料裝置

   • 進料口：均勻分布物料，防止堆積。

   • 出料口：分設不同層級，對應不同粒度的篩分物料。

二、振動篩分類及結構特點

1. 圓振動篩

   • 振動軌跡為圓形，篩箱傾斜安裝。

   • 適合中、粗粒物料的篩分，處理量大。

2. 直線振動篩

   • 振動軌跡為直線，篩面水平或微傾斜。

   • 適合細顆粒物料的分級或脫水。

3. 高頻振動篩

   • 振動頻率高（可達3000次/分鐘），振幅小。

   • 用于細粒物料（如礦漿）的濕式篩分。

4. 共振篩

   • 利用共振原理，能耗低。

   • 適用于大處理量的煤炭或礦石篩分。

三、關鍵設計參數

1. 振動參數：振幅（1-10mm）、頻率（700-3000rpm）、振動方向角（影響物料運動速度）。

2. 篩面傾角：影響物料停留時間和篩分效率。

3. 篩網層數：單層或多層設計，滿足多級篩分需求。

四、維護要點

1. 定期檢查篩網磨損情況，及時更換。

2. 確保振動器軸承潤滑，防止過熱。

3. 調整彈簧剛度，避免共振或振動不平衡。

4. 清理篩面堵塞，保持物料均勻分布。

五、應用場景

• 礦山：礦石粒度分級。

• 化工：粉末篩分。

• 糧食加工：去除雜質。

• 環保：固體廢物分選。

振動篩分機的結構設計需結合物料特性（粒度、濕度、粘性）和生產需求，選擇合適的類型和參數，以優化篩分效率和設備穩定性。
