方形搖擺篩

方形搖擺篩詳情

工作原理

方型搖擺篩是一種低噪音高精度的細粉篩分機。 它適用于篩分和過濾顆粒，粉末和粘液等材料。 在正常情況下使用，方形搖擺篩的使用壽命可以達到20年以上。從搖擺篩的篩箱運動軌跡可以看出，方形搖擺篩又稱往復篩，其驅動裝置所產生的振動力是繞固定軸，方向呈一定規律變化的慣性力，其本質是有偏心輪繞定軸轉動所形成的往復慣性力。由于其慣性帶動物料的運動從而實現方形搖擺篩的篩分效果。

方形搖擺篩篩機搖動體即篩體運動軌跡來看，方型搖擺篩又可叫往復篩，其電機驅動裝置所產生的振動力是一繞定軸、方向呈規律變化的慣性力，本質是由偏心輪繞定軸轉動所形成的往復慣性力。根據R系列方形搖擺篩的結構特點及工作原理，其篩面一般為水平或微傾斜布置（傾斜角度為0°~5°）。R系列方形搖擺篩的工作原理為:搖擺篩啟動后，設備搖動體即篩箱在慣性力的作用下作前后往復運動，篩箱和篩面連體作周期性搖動，從而使篩面上的物料隨篩箱一同作定向跳躍式運動。期間，小于篩孔的物料通過篩孔落到下層，成為篩下物，大于篩孔孔徑的物料經連續翻滾跳躍運動后從排料口排出，很終完成篩分工作。從R系列方形搖擺篩的工作原理可以看出，其傳動機構偏心輪距物料運動軌跡及物料在篩面上的滯留時間有至關重要的影響，也即對篩機處理能力和篩分效率有相反的影響。實際篩分作業中，我們可以根據具體情況，在生產能力和篩分效率兩方面有所取舍。

篩網更換步驟：
1、翻開方形搖晃篩篩箱篩板，查看破損篩網并沿著U型卡槽抽出篩網，兩頭用力要均勻
2、去掉篩框上破損的篩網，在篩框鋪上新的篩網，注意要平鋪并張緊篩網，然后固定好篩網。老生常談的問題，篩網的張緊與否，直接影響到篩分功率，特此著重。
3、兩人配合用力均勻，把篩網沿著U型卡槽從頭送入篩箱，查看篩網裝置狀況，避免歪曲變形。
4、裝配篩箱的篩板，注意查看封閉性，試機

結構組成

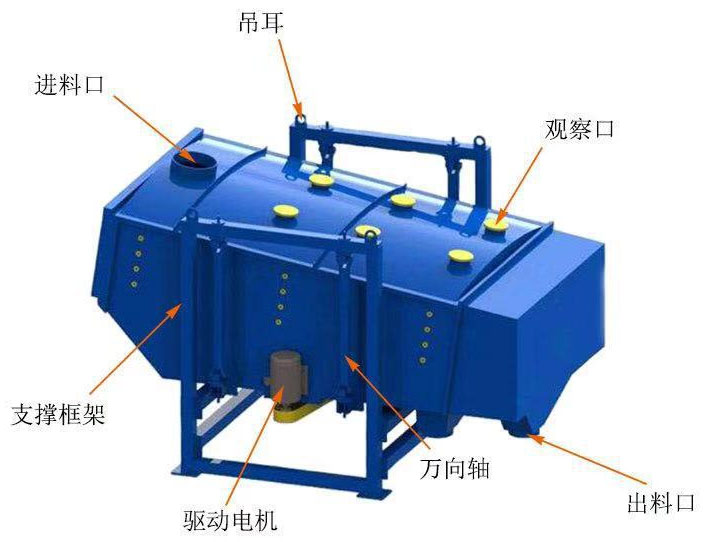

方形搖擺篩主要是由篩箱、驅動裝置、篩架、支撐架和減振裝置等組件構成。篩箱：包括篩框、篩網、篩格、彈簧卡和彈跳球等組件，其中，篩框上安裝有上、下兩層篩網，篩網通過設置在篩格周邊上的彈簧卡張緊在篩格上，彈跳球設置在篩格的方格內；驅動裝置：驅動器、電動機、鎖緊套、鎖緊圓螺母、止動墊圈和錐套等組件，其中，錐套固定在篩框上，驅動器的驅動軸設置在錐套內并通過鎖緊套來連接固定其位置.

機型選擇

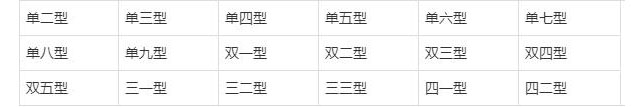

方型搖擺篩是一種可以根據客戶物料要求進行設計變化的篩分設備.可以做成單箱體,雙箱體,三箱體,四箱體的組合.也可以在每層箱體里面變化網的層數.合理的大化的利用其篩分優勢.一臺方型搖擺篩能達到傳統的幾臺篩機的篩分效率.根據要求可做以下若干機型

產品特點

1.設計合理，結構簡單，運行平穩；

2.每層篩網均有篩網防堵清理裝置，篩分機在工作狀態下連續不停地對篩網進行清理，保證篩網不堵孔，延長運行周期；

3.密封效果好，噪音小，無粉塵，提升車間工作環境；

4.往復回旋式的運動方式快速的將物料分散篩分；

5.無垂直振動，對基礎的動載很小，篩網壽命長

篩分優勢

1、快速將物料分散

方形搖擺篩采用往復式回旋運動，能在幾乎無垂直振動和跳躍的情況下將物料分散。

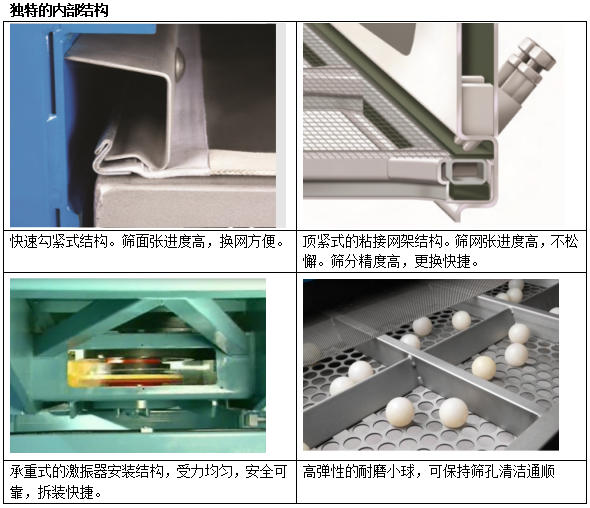

2、往復的小球可防止篩網堵眼

方形搖擺篩篩網下方格中的彈跳球可通過直接撞擊篩網來去除粘在篩網上的顆粒，使篩網表面時刻保持清潔，減少堵網，穩定篩分精度。

3、"快速夾頭"能使網面自動繃緊;

快速夾頭用于自動繃緊篩網，，通過在整個網面上保持均勻的拉伸力，確保系統有極高的篩分精度，減少堵網的問題，增加了篩網的壽命。

4、平穩驅動系統，并帶有動力平衡設計;

方形搖擺篩驅動系統的動力平衡設計有使篩分運動不產生振動沖擊，使系統能安裝在懸吊裝置上而不影響篩分效果。
