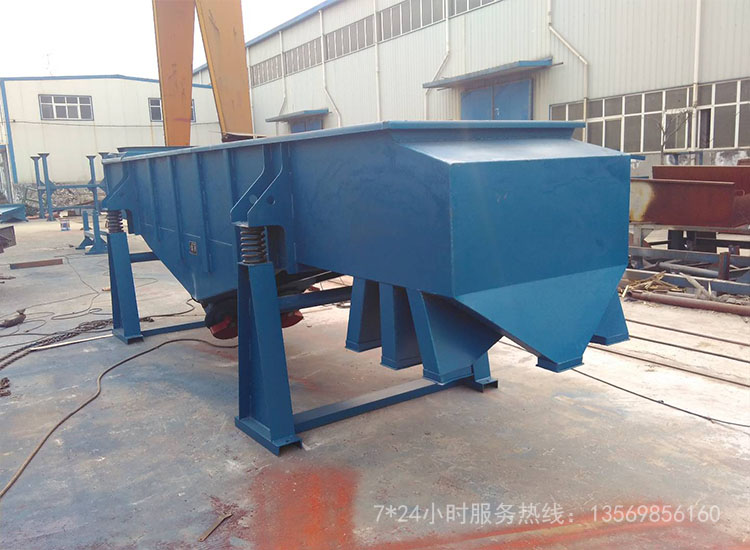

DZSF直線振動篩詳情
DZSF直線振動篩簡介
DZSF系列直線振動篩是由篩箱、篩框、振動電機、減振系統及座架等組成。直線振動篩是用振動電機作為振動源，固定在篩箱上兩臺相同的振動電機做相反方向自同步旋轉，振動電機所帶的偏心塊在旋轉時各個瞬間位置所產生的離心力之分力沿拋擲方向作往復運動，使支承在減振器上的整個篩機做直線振動，使物料在篩面上被拋起的同時向前作直線運動，物料從入料端落入篩框后，迅速前進、松散透篩，完成篩分作業，以合理匹配篩網達到篩分的目的。
DZSF直線振動篩工作原理
DZSF系列直線振動篩采用雙振動電機驅動,當兩臺振動電機做同步、反缶旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。其兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。 可用于流水線中實現自動化作業。具有能耗低、效率高、結構簡單、易維修、全封閉結構無粉塵溢散的特點。高篩分目數325目，可篩分出7種不同粒度的物料。
DZSF直線振動篩技術性能主要參數:
|
型號
|
篩面尺寸
|
篩面層數
|
網孔尺寸
|
處理量
|
振次
|
雙振幅
|
電機功率
|
振動方向角
|
外形尺寸（長×寬×高）
|
|
DZSF520
|
|
1
2
3
1
2
3
4
5
6
|
2-200
|
0.05-5
|
960
|
6-7
|
2×0.4
|
45-60
|
2140×808×848
|
|
2DZSF520
|
500×2000
|
0.05-5
|
960
|
6-7
|
2×0.4
|
45-60
|
2199×808×878
|
|
3DZSF520
|
500×2500
|
0.03-5
|
1450
|
4-6
|
2×0.4
|
45
|
2256×808×938
|
|
DZSF525
|
0.06-8
|
960
|
5-7
|
2×0.4
|
45-60
|
2642×808×848
|
|
2DZSF525
|
0.06-8
|
1450
|
4-6
|
2×0.4
|
45
|
2699×808×878
|
|
3DZSF525
|
0.06-8
|
960
|
6-8
|
2×0.75
|
45-60
|
2750×808×938
|
|
4DZSF525
|
0.1-15
|
1450
|
5-7
|
2×0.4
|
45
|
2813×808×1000
|
|
5DZSF525
|
0.08-15
|
1450
|
5-7
|
2×0.4
|
45
|
2883×808×1060
|
|
6DZSF525
|
0.07-15
|
960
|
6-8
|
2×0.75
|
45-60
|
2953×808×1120
|
|
DZSF1020
|
1000×2000
|
1
|
0.12-20
|
960
|
6-8
|
2×0.75
|
45-60
|
2152×1320×900
|
|
2DZSF1020
|
2
|
0.11-20
|
960
|
5-7
|
2×0.75
|
45-60
|
2219×1320×960
|
|
3DZSF1020
|
1000×2000
|
3
|
2-200
|
0.10-2
|
960
|
5-7
|
2×0.75
|
45-60
|
2286×1320×1030
|
|
4DZSF1020
|
4
|
0.07-15
|
960
|
4-8
|
2×0.75
|
45-60
|
2353×1320×1100
|
|
5DZSF1020
|
5
|
0.07-15
|
960
|
4-8
|
2×1.5
|
45-60
|
2420×1320×1160
|
|
6DZSF1020
|
6
|
0.07-15
|
960
|
4-8
|
2×1.5
|
45-60
|
2487×1320×1220
|
|
DZSF1025
|
1000×2500
|
1
|
0.1-15
|
1450
|
5-7
|
2×0.4
|
45
|
2203×1320×900
|
|
2DZSF1025
|
2
|
0.08-15
|
1450
|
5-7
|
2×0.4
|
45
|
2269×1320×960
|
|
3DZSF1025
|
3
|
0.07-15
|
960
|
6-8
|
2×0.75
|
45-60
|
2336×1320×1030
|
DZSF830
2DZSF830
3DZSF830
|
800×3000
|
1
2
3
|
0.1-20
|
960
|
6-8
|
2×0.75
|
45-60
|
3080×1098×1120
|
|
0.1-20
|
960
|
6-8
|
2×0.75
|
45-60
|
3140×1098×1180
|
|
0.1-20
|
960
|
6-8
|
2×1.5
|
45-60
|
3200×1098×1240
|
|
DZSF1030
|
1000×3000
|
1
|
0.1-20
|
960
|
6-8
|
2×0.75
|
45-60
|
3152×1340×1120
|
|
2DZSF1030
|
2
|
0.1-20
|
960
|
6-8
|
2×1.5
|
45-60
|
3219×1340×1120
|
|
3DZSF1030
|
3
|
0.1-20
|
960
|
6-8
|
2×1.5
|
45-60
|
3286×1340×1120
|
|
DZSF1224
|
1200×2400
|
1
|
0.1-23
|
960
|
6-8
|
2×0.75
|
45-60
|
2480×1520×1100
|
|
2DZSF1224
|
2
|
0.1-23
|
960
|
6-8
|
2×0.75
|
45-60
|
2540×1520×1160
|
|
3DZSF1224
|
3
|
0.1-23
|
960
|
6-8
|
2×1.5
|
45-60
|
2600×1520×1220
|
DZSF直線振動篩安裝尺寸
|
型號
|
L
|
L1
|
L2
|
L3
|
L4
|
L5
|
L6
|
B
|
B1
|
B2
|
B3
|
H
|
H1
|
C
|
ф
|
фK
|
|
DZSF520
|
2075
|
200
|
1300
|
1450
|
1550
|
130
|
340
|
556
|
400
|
706
|
806
|
990
|
400
|
60
|
60
|
11
|
|
2DZSF520
|
2135
|
200
|
1330
|
1500
|
1600
|
130
|
340
|
556
|
400
|
706
|
806
|
1050
|
400
|
120
|
60
|
11
|
|
3DZSF520
|
2195
|
200
|
1400
|
1500
|
1600
|
130
|
340
|
556
|
400
|
706
|
806
|
1110
|
400
|
180
|
60
|
11
|
|
DZSF525
|
2575
|
220
|
1580
|
1700
|
1800
|
150
|
450
|
558
|
400
|
706
|
806
|
990
|
400
|
60
|
60
|
11
|
|
2DZSF525
|
2635
|
220
|
1620
|
1750
|
1850
|
150
|
450
|
558
|
400
|
706
|
806
|
1050
|
400
|
120
|
60
|
11
|
|
3DZSF525
|
2695
|
220
|
1670
|
1750
|
1850
|
150
|
450
|
558
|
400
|
706
|
806
|
1110
|
400
|
180
|
60
|
11
|
|
4DZSF525
|
2755
|
220
|
1650
|
1800
|
1900
|
170
|
480
|
558
|
400
|
706
|
806
|
1170
|
400
|
240
|
60
|
15
|
|
5DZSF525
|
2815
|
220
|
1630
|
1800
|
1900
|
170
|
480
|
558
|
400
|
706
|
806
|
1230
|
400
|
300
|
60
|
15
|
|
6DZSF525
|
2875
|
220
|
1610
|
1800
|
1900
|
170
|
480
|
558
|
400
|
706
|
806
|
1290
|
400
|
360
|
60
|
15
|
|
DZSF1020
|
2075
|
200
|
1320
|
1450
|
1550
|
150
|
340
|
1018
|
800
|
1178
|
1278
|
1120
|
368
|
60
|
60
|
15
|
|
2DZSF1020
|
2135
|
200
|
1400
|
1500
|
1600
|
150
|
340
|
1018
|
800
|
1178
|
1278
|
1180
|
380
|
120
|
60
|
15
|
|
3DZSF1020
|
2195
|
200
|
1400
|
1500
|
1600
|
150
|
340
|
1018
|
800
|
1178
|
1278
|
1240
|
380
|
180
|
60
|
15
|
|
4DZSF1020
|
2255
|
250
|
1500
|
1600
|
1700
|
190
|
400
|
1018
|
800
|
1178
|
1278
|
1300
|
400
|
240
|
60
|
17
|
|
5DZSF1020
|
2315
|
250
|
1500
|
1600
|
1700
|
190
|
400
|
1018
|
800
|
1178
|
1278
|
1360
|
400
|
300
|
60
|
17
|
|
6DZSF1020
|
2375
|
250
|
1500
|
1600
|
1700
|
190
|
400
|
1018
|
800
|
1178
|
1278
|
1420
|
400
|
360
|
60
|
17
|
|
DZSF1025
|
2575
|
220
|
1600
|
1700
|
1800
|
170
|
450
|
1020
|
800
|
1178
|
1278
|
1120
|
380
|
60
|
60
|
13
|
|
2DZSF1025
|
2635
|
220
|
1650
|
1750
|
1850
|
170
|
450
|
1020
|
800
|
1178
|
1278
|
1180
|
380
|
120
|
60
|
13
|
|
3DZSF1025
|
2695
|
220
|
1650
|
1750
|
1850
|
170
|
450
|
1020
|
800
|
1178
|
1278
|
120
|
380
|
180
|
60
|
13
|
|
DZSF830
|
3080
|
250
|
1900
|
2000
|
2100
|
190
|
500
|
818
|
600
|
978
|
1098
|
1120
|
430
|
60
|
60
|
17
|
|
2DZSF830
|
3140
|
250
|
1900
|
2000
|
2100
|
190
|
500
|
818
|
600
|
978
|
1098
|
1180
|
430
|
120
|
60
|
17
|
|
3DZSF830
|
3200
|
250
|
2000
|
2100
|
2200
|
190
|
580
|
818
|
600
|
978
|
1098
|
1240
|
430
|
180
|
60
|
17
|
|
DZSF1030
|
3080
|
280
|
1900
|
2000
|
2100
|
210
|
500
|
1020
|
800
|
1178
|
1298
|
1120
|
450
|
60
|
60
|
17
|
|
2DZSF1030
|
3140
|
280
|
1900
|
2000
|
2100
|
210
|
500
|
1020
|
800
|
1178
|
1298
|
1180
|
450
|
120
|
60
|
17
|
|
3DZSF1030
|
3200
|
280
|
2000
|
2100
|
2200
|
210
|
580
|
1020
|
800
|
1178
|
1298
|
1240
|
450
|
180
|
60
|
17
|
|
DZSF1224
|
2480
|
220
|
1550
|
1650
|
1750
|
170
|
450
|
1220
|
950
|
1378
|
1498
|
1150
|
400
|
60
|
60
|
17
|
|
2DZSF1224
|
2540
|
220
|
1550
|
1650
|
1750
|
170
|
450
|
1220
|
950
|
1378
|
1498
|
1210
|
400
|
120
|
60
|
17
|
|
3DZSF1224
|
2600
|
220
|
1600
|
1700
|
1800
|
170
|
450
|
1220
|
950
|
1378
|
1498
|
1270
|
400
|
180
|
60
|
17
|
DZSF直線振動篩結構
本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。
1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。
2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。
3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。
4、振動電機(使用與維修方法詳見振動電機使用說明書)。
5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。
6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。
7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。
