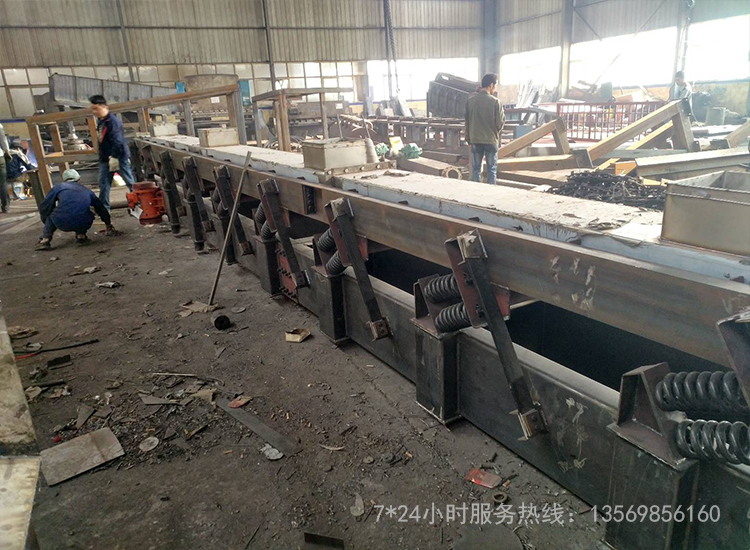

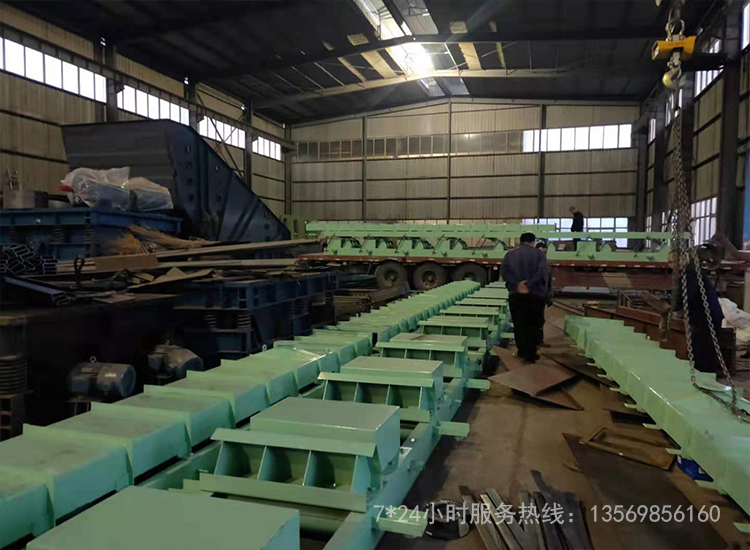

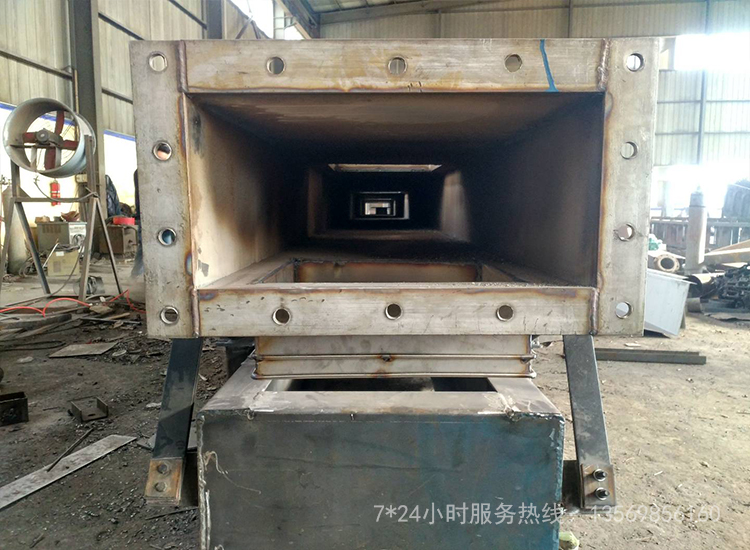

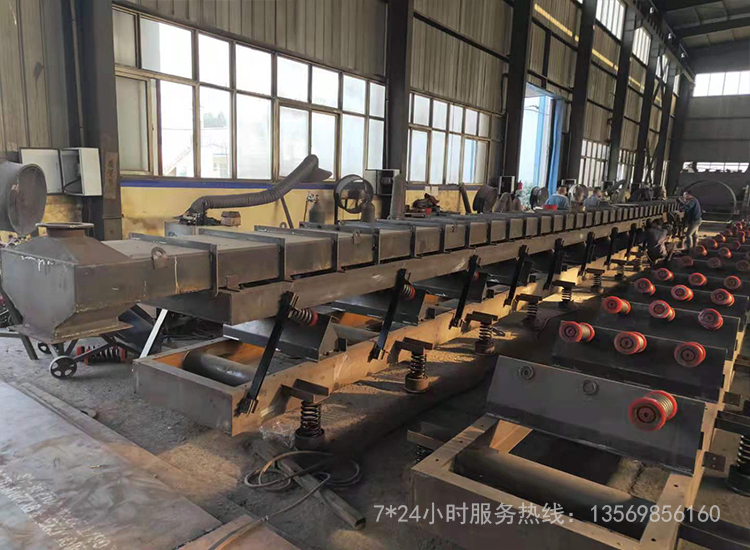

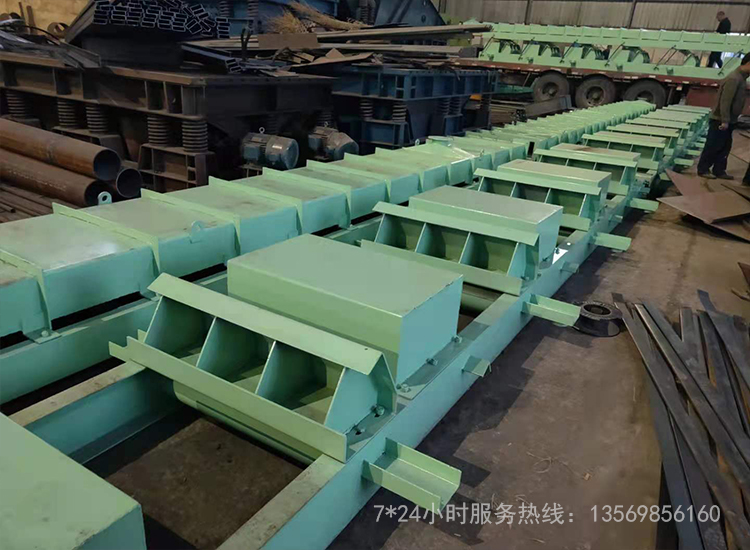

耐高溫振動輸送機

耐高溫振動輸送機詳情

工作原理

當槽體再次向前振動時，物料又因受到加速而被輸送向前。如此重復循環，實現物料的輸送。

結構

進料裝置與卸料裝置用來控制物料流量，通常與槽體軟連接。

參數

激振力使槽體沿某一傾斜方向產生振動，將槽中的物料向前輸送。物料在槽中的運動形式取決于槽體振動加速度的大小，此加速度在垂直槽底方向上的分量與重力加速度分量的比值(D)稱為拋擲指數。當D<1時，物料在槽中作滑移運動，此時物料始終與槽底接觸，每振動 一次，物料向前滑動 一個距離。當D>1時，物料作拋擲運動，此時物料在槽中跳躍前進，以連續跳躍實現連續輸送。大多數振動輸送機都選取拋擲運動狀態，D值選取1.5～3.3。

分類

按激振機構分機械式和電磁式兩類，機械式中又可分為彈性連桿式和慣性式；按參與振動構件數目可分為單質體、雙質體和多質體三種類型。單質體的只有輸送槽產生振動，因而振動力傳至地基， 大多為輕型的；雙質體和多質體的除輸送槽外，還有對重架參與振動，結構稍復雜，但可以基本上消除對地基的振動力，還可利用共振原理使所需激振力小。

①彈性連桿式。由偏心軸、連桿、連桿端部彈簧和料槽等組成。偏心軸旋轉使連

桿端部作往復運動，激起料槽作定向振動。促使槽內物料不斷地向前移動。一般采用低頻率、大振幅或中等頻率與中等振幅。

②電磁式。由鐵芯、線圈、銜鐵和料槽等組成。整流后的電流通過線圈時，產生周期變化的電磁吸力，激起料槽產生振動。一般采用高頻率、小振幅。

③慣性式。由偏心塊、主軸、料槽等組成，偏心塊旋轉時產生的離心慣性力激起料槽振動。一般采用中等頻率和振幅。

振動輸送機采用電動機作為優質振動源，使物料被拋起的同時向前運動，達到輸送的目的；結構形式分為開啟式、封閉式；輸送形式可為槽式輸送或管式輸送，電機位置可上、下或側面裝側

用途特點
