GTD型高效斗式提升機簡介
GTD型高效斗式提升機具有輸送量大、提升高度高、運行平穩、使用壽命長等特點。適用較干的散狀物料垂直輸送，可廣泛地應用于建材、化工、煤炭、電力、港口運輸等行業的物料運輸系統。GTD型為膠帶式、以EP輸送帶和鋼絲繩芯膠帶為牽引件。本設備有兩種料斗。bd和dh型，這是一種深型斗,一般適用于輸送干燥、松散、易于拋出、流動性好的物料，如水泥、煤塊、碎石、糧食等物料。ad和ah型,是一種比深斗淺的斗，它適用于流動性差一些。稍有濕的物料，如砂、煤、化工原料等。
GTD型高效斗式提升機特點與用途：
1、GTD與GTH型斗式提升機具有輸送量大、提升高度高、運行平穩、使用壽命長等特點。適用較干的散狀物料垂直輸送，可廣泛地應用于建材、化工、煤炭、電力、港口運輸等行業的物料運輸系統。
2、GTD型為膠帶式、以EP輸送帶和鋼絲繩芯膠帶為牽引件。GTH型為環鏈式，以高強度環鏈為牽引件，該鏈條按GB/T12718－91《礦用高強度圓環鏈》制造。本設備有兩種料斗。bd和dh型，這是一種深型斗，一般適用于輸送干燥、松散、易于拋出、流動性好的物料，如水泥、煤塊、碎石、糧食等物料。ad和ah型是一種比深斗淺的斗，它適用于流動性差一些。稍有濕的物料，如砂、煤、化工原料等。
3、本機的頭尾部及中部機殼作了密封處理，物料及粉塵極少外溢，極少造成環境污染。
4、本機為混合或重力卸料，掏取式喂料。
5、GTH型上輪為組裝式鏈輪、輪緣用高強度鋼螺栓聯在輪體上，在鏈輪磨損后，只需要換輪緣，維修方便，節省原材料，降低維修費用。下輪改為凸緣輪，徹底改變了原雙鏈輪成本高，易脫鏈的缺陷。
6、GTD型上輪采用斜邊光輪、該輪具有自定心的作用，可避免輸送帶跑偏。
7、本機型在下部設有料位器和速度控制器，用戶可根據需要造取，以達到電自動控制的目的。8、本機漲緊裝置有兩種，對于提升高度不大于25m高的機型，一般選用絲桿漲緊，對于提升高度大于25m的機型，選用重力漲緊，特殊要求，用戶訂貨時請說明。 輸送能力
GTD型高效斗式提升機訂貨說明
1、提升機標稱高度(上、下軸距)系列
H=4.315+0.5n(m)
(n=0,1,2，······，151)
2、驅動裝置按安裝位置分為左裝和右裝
左裝 面對進料口驅動裝置在左側
右裝 面對進料口驅動裝置在右側
3、通風節安裝在整機的中部，通風節距離一般不超過12m;
4、如果用戶需要特殊的帶檢視門中部機殼，可在合同上說明，
5、訂貨代號：
GTD160【提升機型號規格】-H【提升機高度(軸距m)】-P【電機功率(KW)】-左(右)裝雙筒斗式提升機

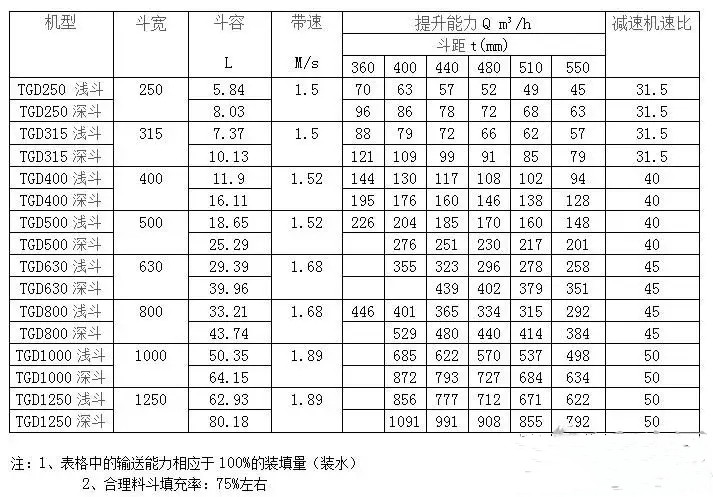

GTD型高效斗式提升機技術參數
GTD型高效斗式提升機主要技術性能
|
輸送量（m3/h） |
100% |
45 |
|
75% |
37.5 |
|
|
料斗容積（L） |
2.6 |
|
|
傳送鏈輪節圓直徑（mm） |
500 |
|
|
牽引件線速度（m/s） |
1.2 |
|
|
大提升高度（m） |
80 |
|
|
鋼繩芯膠帶強度（N/mm） |
≥630 |
|
二、驅動裝置配置表
|
制法 |
許用高度（m） |
電動機型號 |
功率（KW） |
減速機型號 |
質量G（Kg） |
|
C1 |
≤8.32 |
Y112M-4 |
4 |
ZKY112-20 |
345 |
|
C2 |
≤17.82 |
Y132S-4 |
5.5 |
ZLY125-20 |
384 |
|
C3 |
≤30.82 |
Y132M-4 |
7.5 |
ZLY140-20 |
470 |
|
C4 |
≤50.32 |
Y160M-4 |
11 |
ZLY160-20 |
520 |
表中許用高度按料斗填充系數Ψ=1、物料容量為1t/m3計算得出。
說明
1、提升機標稱高度(上、下軸距)系列
H=4.315+0.5n(m)
(n=0,1,2，······，151)
2、驅動裝置按安裝位置分為左裝和右裝
左裝 面對進料口驅動裝置在左側
右裝 面對進料口驅動裝置在右側
3、通風節安裝在整機的中部，通風節距離一般不超過12m;
4、如果用戶需要特殊的帶檢視門中部機殼，可在合同上說明，
5、訂貨代號：
GTD160【提升機型號規格】-H【提升機高度(軸距m)】-P【電機功率(KW)】-左(右)裝雙筒斗式提升機
設備參考質量
|
上部G1（KG） |
下部G2（KG） |
中部Mo（KG） |
|
784 |
810 |
140 |
|
設備總質量G=G1+G2+G3+（H—3.315）Mo（KG） |
||
