斗提式提升機

斗提式提升機詳情

斗提式提升機簡介

斗式提升機具有輸送量大，提升高度高，運行平穩可靠，壽命長顯著優點,斗式提升機，有的行業也稱為斗提機。斗式提升機按結構形式可分為：皮帶式斗提機（DT）、環鏈式斗提機（TH）、板鏈式提升機（NE）皮帶式斗式提升機結構簡單，維護方便，依靠膠帶固定提料斗。板鏈式、環鏈斗式運行平穩，掏取式裝料，混合式或重力卸料，斗式提升機輪緣采用組合鏈輪，更換方便，鏈輪輪緣經特殊處理壽命長，下部如采用重力自動張緊裝置，能保持恒定的張力，避免打滑或脫鏈，同時在料斗遇阻時，有一定的容讓性能夠有效地保護運動部件，物料溫度不超過250℃。

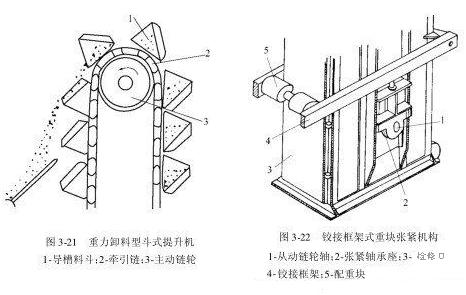

斗提式提升機工作原理

皮帶式斗式提升機結構簡單，維護方便，依靠膠帶固定提料斗。板鏈式、環鏈斗式運行平穩，掏取式裝料，混合式或重力卸料，斗式提升機輪緣采用組合鏈輪，更換方便，鏈輪輪緣經特殊處理壽命長，下部如采用重力自動張緊裝置，能保持恒定的張力，避免打滑或脫鏈，同時在料斗遇阻時，有一定的容讓性能夠有效地保護運動部件，物料溫度不超過250℃。

TH斗式提升機型號規格

提升機型號規格		TH160		TH200		TH250
料斗形式		ZH	SH	ZH	SH	ZH	SH
輸送量(99%)m3/h		15.77	24.97	17.87	28.6	31.43	48.19
料斗	（料斗容積盛水)升	1.2	1.9	1.5	2.4	3.0	4.6
	料斗間距(毫米)	500
鏈條	圓鋼直徑節距（毫米)	14*50
	單條破斷載荷千牛頓)	≥190
傳動鏈輪轉速(轉/分)		69.71		63.22		44.11
輸送物料塊度(毫米)		20		25		30

提升機型號規格		TH315			TH400		TH500			TH630
料斗形式		ZH	SH		ZH	SH		ZH	SH		ZH	SH
輸送量(99%)米3/時		35	59		58	94		73	118		114	185
料斗	料斗容積(盛水)升	3.75	6.0		5.9	9.5		9.3	15.0		14.6	23.6
	料斗間距(毫米)	512~688
鏈條	圓鋼直徑*節距(毫米)	θ18*64 θ22*86
	單條破斷載荷(千牛頓)	≥320≥480
單位長度牽引件重量(公斤/米)		25.64	26.58	31.0		31.9~41.5		44.2			49.0	52.3
傳動鏈輪轉速(轉/分)		42.5			37.6~35.8					31.8
輸送物料塊度(毫米)		35			40~50					660

TD斗式提升機規格型號

提升機型號			TD160				TD250				TD315				TD400				TD500				TD630
料斗型式			Q	H	Zd	Sd	Q	H	Zd	Sd	Q	H	Zd	Sd	Q	H	Zd	Sd	Q	H	Zd	Sd	H	Zd	Sd
輸送量		M3/h	9	16	16	27	20	36	38	59	28	50	42	67	40	76	68	110	63	116	96	154	142	148	238
料斗	斗 容	L	0.49	0.9	1.2	1.9	1.22	2.24	3.0	4.6	1.95	3.55	3.75	5.8	3.07	5.6	5.9	9.4	4.48	9.0	9.3	14.9	14	14.6	23.5
	斗 距	mm	280		350		360		450		400		500		480		560		500		625		710
傳動滾筒直徑		mm	400				500								630								800
從動滾筒直徑		mm	315				400								500								630
料斗運行速度		m/S	1.4				1.6								1.8								2.0
傳動滾筒轉速		r·p·m	67				61								55								48

NE斗式提升機型號規格

TD斗式提升機優勢：

一、驅動功率小，采用流入式喂料、誘導式卸料、大容量的料斗密集型布置.在物料提升時幾乎無回料和挖料現象,因此無效功率少。

二、提升范圍廣，這類提升機對物料的種類、特性要求少，不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料。密封性好，環境污染少。

三、運行可靠性好，**的設計原理和加工方法，保證了整機運行的可靠性,無故障時間超過2萬小時。提升高度高提升機運行平穩,因此可達到較高的提升高度。

四、使用壽命長，提升機的喂料采取流入式，無需用斗挖料，材料之間很少發生擠壓和碰撞現象。斗式提升機在設計時保證物料在喂料、卸料時少有撒落，減少了機械磨損。

TH型斗式提升機優點

是一種環鏈離心斗式提升機，提升機系由運行部分帶有傳動鏈輪的上部區段，帶有拉緊鏈輪的下部區段，中間機殼驅動裝置，逆止制動裝置組成。本提升機的料斗是間斷布置的，料斗利用"淘取法"進行裝載，用"離心投料法"進行卸載。本提升機適于輸送粉狀、料狀及小塊狀的無磨琢性物料，由于提升機的牽引機構是環形鏈條，因此允許輸送溫度較高的物料。

TH型環鏈斗式提升機備有二種料斗：ZH型(中深斗)一般適用于輸送濕的、易結塊、較難拋出的物料，如濕砂、型砂、化肥、堿肥、堿粉等。SH型(深斗)一般適用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等。TH系列環鏈斗式提升機傳動裝置有二種形式，分別配有ZJ型減速器和ZQ型減速器。ZJ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺，聯軸器等，使結構緊湊、重量輕、而且內部帶有異型輥逆止器，逆止可靠，該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。本機輸送量高達365m/h,提升高度高至為50m。

NE斗式提升機優點

一、輸送能力大。該系列斗式提升機是*內同類提升機中相近結構尺寸輸送量較大的提升機，提升量為50m3/h～500m3/h。

二、提升范圍廣。這類斗式提升機對物料的種類、特性要求少。不僅能提升一般的粉料、小顆粒料，而且可提升磨琢性較大的物料，要求溫度≤200°C。

三、驅動功率小。采取流入式喂料、誘導式卸料，大容量的料斗密集型布置。在物料提升時幾乎無回料和挖料現象，因此無效功率少，比環鏈提升機節省功率30%。

四、提升高度高。采用板鏈式高強度鏈條，在額定輸送量下提升高度可達60米。操作、維修方便，易損件少。

五、本斗式提升機結構鋼性好，精度高。機殼經折邊和中間壓凸，經焊接后，剛性好且外觀漂亮。綜合成本低，密封性能好，節能環保且維護少。

斗提式提升機安裝維護

斗式提升機的安裝

1、 斗式提升機必須牢固地安裝在堅固的砼基礎上。砼基礎的表面應平整，并呈水平狀態，保證斗式提升機安裝后達到垂直要求。高度較高的斗式提升機在其中部機殼和上部機殼的適當位置應與其相臨的建筑物（如料倉、車間等）連在一起以增加其穩定性。安裝時先安裝下部部件，固定地腳螺栓，然后安裝中部機殼，后安上部機殼。機殼安裝成功，校正垂直度。在全高上下用鉛直線測量，誤差應小于10mm。上下軸應平行，其軸心線應在同一平面內。高度較低的斗式提升機安裝時，可以在地平面把上、中、下機殼全部連接并較正好，然后整體吊直固定在砼基礎上。
2、 機殼安裝好后，安裝鏈條及料斗。料斗連接用的U型螺絲，既是鏈條接頭，又是料斗的固定件。U型螺絲的螺母一定要扭緊并可靠防松。
3、 鏈條及料斗安裝好以后，進行適當張緊。
4、 給減速機及軸承座分別添加適當數量的機油和黃油。減速機用工業齒輪油潤滑。軸承座內用鈣基或鈉基黃油均可以。
5、 試運轉，安裝完成后即應進行空車試運轉。空運轉應注意：不能倒轉，不能有磕碰現象。空運轉不小于2小時，不應有過熱現象，軸承溫升不超過250C，減速機溫升不超過300C。空運轉2小時后，一切正常即可進行負荷試車。帶負荷試車時喂料應均勻，防止喂料過多，堵塞下部造成“悶車”。

使用維護注意事項

1、 斗式提升機應空負荷開車。所以每次停機前應排盡**料斗內的物料，然后再停車。
2、 不能倒轉。倒轉即可能發生鏈條脫軌現象，排除脫軌故障很麻煩。
3、 均勻喂料。禁止突然增大喂料量。喂料量不能超過提升機的輸送能力。否則容易造成底部的物料堆積嚴重時發生“悶車”事故。
4、 及時適量補充潤滑油。
5、 鏈條和料斗嚴重磨損或損壞時應及時更換。

安全操作規程

1、提升機由指定人員進行維護和管理，電源開關箱的鑰匙由指定人員管理。
2、提升機必須有卷揚限制器和行程限位器，限制器應使滑輪在提升到距離卷筒或滑輪300mm以前時能自動停止。
3、 提升機應有***大負荷標志，在提升、降落時重量不許超負荷（1T）。
4、 送電后，檢查卷揚限制器、行程限位器、聯鎖開關等安全裝置，動作靈敏可靠，并進行試吊。
5、 起吊、降落前，鳴鈴示警后，方可開車。
6、 提升機決對不允許載人上、下。
7、工作完后，提升機吊盤應落地，然后切斷電源，關好上下護欄門。
8、 經常保持提升機周圍環境衛生。
