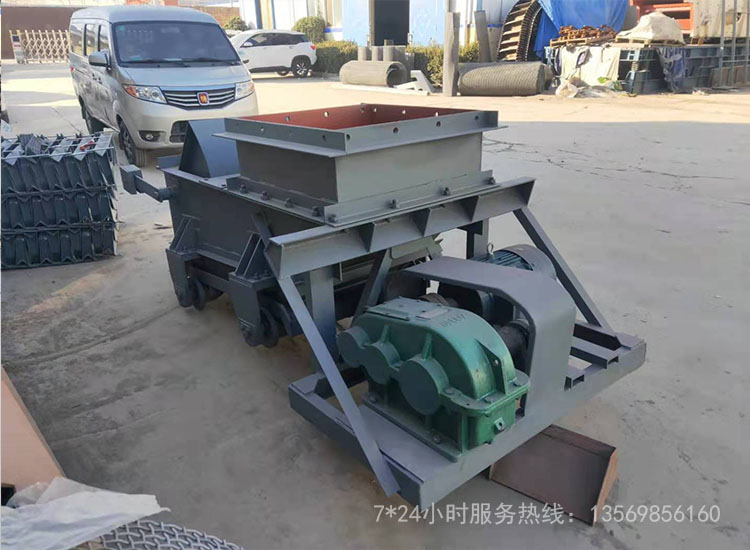

往復式給料機也叫槽式給料機或者擺動式給料機，該設備是由機架、底板(給煤槽)、傳動平臺、漏斗、閘門、托輥等組成，當電機啟動后，經彈性聯軸器、減速機、曲柄連桿機構拖動傾斜5度的底板在輥上作直線往復運動，煤均勻地卸到其他設備上。
往復式給料機參數
| 型號規格 | K-0 | K-1 | K-2 | K-3 | K-4 | |||||||
| 給料能力（t/h） | 底板行程 | 曲柄位置 | 無煙煤 | 煙煤 | 無煙煤 | 煙煤 | 無煙煤 | 煙煤 | 無煙煤 | 煙煤 | 無煙煤 | 煙煤 |
| 200 | 4 | 100 | 90 | 150 | 135 | 225 | 200 | 330 | 300 | 590 | 530 | |
| 150 | 3 | 75 | 67 | 112 | 100 | 170 | 150 | 247 | 220 | 440 | 395 | |
| 100 | 2 | 50 | 45 | 75 | 68 | 133 | 100 | 165 | 150 | 295 | 268 | |
| 50 | 1 | 25 | 22 | 39 | 34 | 55 | 50 | 83 | 75 | 148 | 132 | |
| 曲柄轉速（r/min） | 57 | 57 | 57 | 62 | 62 | |||||||
| 電動機 | 型號 | YB160M1-8 | YB160M1-8 | YB160M1-8 | YB160M-6 | YB200L1-6 | ||||||
| （Y160M1-8） | （Y160M1-8） | （Y160M1-8） | （Y160M-6） | （Y200L1-6） | ||||||||
| 功率 | 4 | 4 | 4 | 7.5 | 18.5 | |||||||
| 轉速（r/min） | 720 | 720 | 720 | 970 | 970 | |||||||
| 減速機允許大粒度 | 型號 | JZQ-350 | JZQ-350 | JZQ-350 | JZQ-400 | JZQ-500 | ||||||
| 速比 | 12.64 | 12.64 | 12.64 | 15.75 | 15.75 | |||||||
| 含量10%以下 | 250 | 350 | 400 | 500 | 700 | |||||||
| 含量10%以上 | 200 | 300 | 350 | 450 | 550 | |||||||
| 設備重量 | 帶 料 斗 | 1127 | 1251 | 1481 | 1927 | 2737 | ||||||
| 不帶料斗 | 1026 | 1144 | 1342 | 1735 | 2505 | |||||||

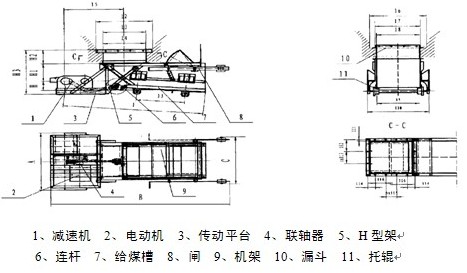

往復式給料機型號選型
| 型號 | A | B | C | H | H1 | H2 | H3 | L | L1 | L2 | L3 | L4 | L5 | L6 |
| K-0 | 1360 | 3100 | 846 | 210 | 210 | 325 | 1051 | 2450 | 840 | 1000 | 800 | 750 | 1040 | 750 |
| K-1 | 1360 | 3100 | 1112 | 210 | 210 | 325 | 1051 | 2450 | 840 | 1000 | 800 | 750 | 1040 | 1000 |
| K-2 | 1360 | 3540 | 1112 | 208 | 208 | 325 | 1297 | 2850 | 1150 | 1250 | 1050 | 1000 | 940 | 1000 |
| K-3 | 1352 | 3950 | 1360 | 250 | 250 | 345 | 1340 | 3270 | 1400 | 1500 | 1300 | 1250 | 1157 | 1250 |
| K-4 | 1622 | 4740 | 1632 | 330 | 330 | 345 | 1543 | 3850 | 1700 | 1750 | 1550 | 1550 | 1435 | 1500 |
| 型號 | L | L8 | L9 | L10 | L11 | L12 | n×L | L14 | n×L15 | L16 | N×MD |
| K-0 | 550 | 500 | 500 | 830 | 35 | 191 | 1×200 | 131 | 1×190 | 190 | 14×M20 |
| K-1 | 800 | 750 | 750 | 1080 | 35 | 275 | 1×280 | 131 | 1×190 | 190 | 16×M20 |
| K-2 | 800 | 750 | 750 | 1080 | 35 | 208 | 1×208 | 91 | 1×225 | 225 | 17×M20 |
| K-3 | 1050 | 1000 | 1000 | 1300 | 35 | 273 | 1×273 | 91 | 1×290 | 290 | 17×M20 |
| K-4 | 1300 | 1250 | 1580 | 1580 | 35 | 270 | 1×270 | 96 | 1×320 | 220 | 20×M20 |
往復式給料機結構工作原理
傳動原理：當電動機開動后，經彈性聯軸器、減速器、曲柄連軒機構拖動傾斜的底板在插輥上作直線往復運動，將煤均勻地卸到運輸機械或其它篩選設備上。K型往復式給料機設有帶漏斗、帶調節閥門和不帶漏斗、不帶調節閥門兩種形式。該機適用于礦井和選煤廠，將煤炭經煤倉均勻地裝載到輸送機或其它篩選、貯存裝置上。
K型往復式給料機是由機架、底板(給料槽)傳動平臺、漏斗閘門、托輥等組成。
往復式給料機安裝使用注意事項
K型往復式給料機（往復式給煤機）安裝及使用:
一、往復式給料機是固定安裝在儲料倉口下,在安裝前需要確定水平位置,將機架與倉口用螺栓緊固,然后再將傳動平臺安放在正確位置上,H形架與機架,傳動平臺焊牢,減速機、電動機找正安裝,調節適當,用螺栓緊固。
二、安裝后需要進行空負荷試車,運轉當中,檢查各部件工作是否正常,滾動軸承高溫升不得高于60℃。
三、依據卸料要求調節生產率時,將曲柄部位銷軸拔出,松動螺母,轉動曲柄殼的位置“1、2、3、4”選擇固定,將銷軸插入,聯結曲柄與曲柄與曲柄殼,緊固銷軸和螺母,調整完畢后再開車。
往復式給料機故障分析
故障現象
1、異常聲音
2、運動部位發熱
3、滾輪卡死不能運動
原因分析
1、各連接件松動
2、軸承缺潤滑油或軸承損壞
3、軸承損壞
排除方法
1、檢查并堅固各連接件
2、及時注油或更換軸承
3、更換備用滾輪組件或拆檢組件更換軸承
