工作原理
該篩機由振動電機1.篩體2.一次減振簧3.一次減振4.二次減振簧5.底板組成。依靠相同的兩臺振動電機反方向自同步旋轉，使篩體沿激振力方向做周期性往復運動，迫使物料在篩面上做連續拋物運動，煤粉迅速松散透篩，木屑與纖維等雜物留在篩網上部，定期由人工消理。
產品結構

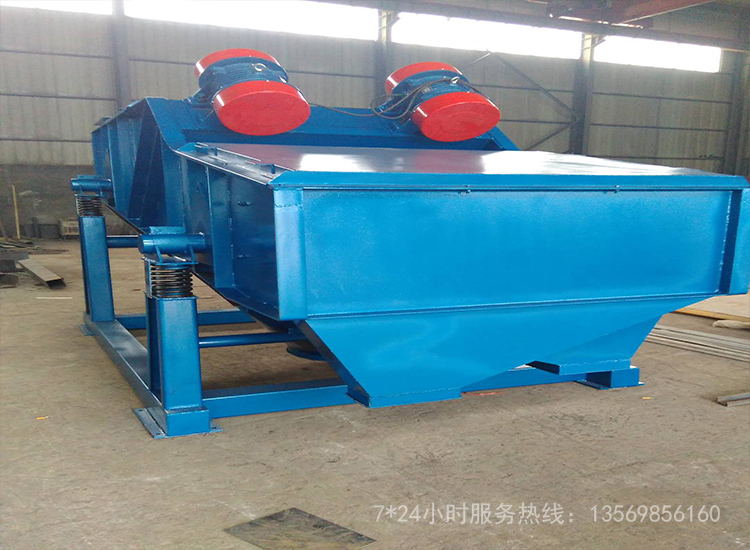

本機由篩箱、密封罩、振動電機、二次隔振系統、底架等組成。篩箱依靠兩臺相同的振動電機作反方向自同步旋轉，使整個參振部件做直線振動。煤粉從入料口落入篩箱后，迅速松散、透篩、木屑、纖維等雜物留在篩網上部，定期由人工清理。煤粉篩采用高性能的振動電機激振，調整振動電機激振力的大小，可以改變篩機振動的振幅大小。篩機設置二次隔振系統，煤粉篩運行時傳給基礎的動負荷小，可以安裝在樓板上。篩面為平頂式不銹鋼絲編織篩網，用勾板拉緊。
安裝與調試
1、安裝前，把現場基礎與篩子安裝圖對照檢查。
2、安裝時根據從下到上的順序安裝，先裝底板，再裝二次振簧，二次減振，一次減振簧，篩體。
3、調整各種膠簧，保證垂直，如出現歪斜，調整底板位置，使之垂直，*后把底板與基礎予理板焊接在一起。
4、兩臺電機轉向相反。
使用與維護
1、應經常檢查固定電機螺栓和固定篩板螺栓是否松動，如有松動，及時擰緊。
2、振動電機一般一年大修一次，檢查軸承磨損情況，更換新的潤滑脂。
3、振動電機日常維護參照電機使用說明書。
技術參數
|
參 數 |
型號 |
||||
|
ZSM-50-140 |
ZSM-70-200 |
ZSM-90-240 |
ZSM-140-300 |
||
|
篩面規格 |
500×1400 |
700×2000 |
900×2400 |
1400×3000 |
|
|
篩面傾角（°） |
0°-10° |
0°-10° |
0°-10° |
0°-10° |
|
|
篩孔尺寸 |
2×2 |
4×4 |
5×5 |
3×3 |
|
|
振幅 |
5-7 |
6-8 |
5-7 |
6-8 |
|
|
處理量（t/h） |
7-10 |
10-30 |
10-65 |
50 |
|
|
振動電機 |
型號 |
J20-10-6 |
J20-20-6 |
J20-50-6 |
J20-50-6 |
|
功率（Kw） |
2×0.75 |
2×1.5 |
2×2.2 |
2×3.0 |
|
|
轉速(r/min) |
960 |
960 |
960 |
960 |
|
|
外形尺寸 |
1535×1232×1229 |
2202×1802×1229 |
4019×2320×1895 |
3300×2200×1395 |
|
